Messkreis für SR-4
In de kleinere observatiekoepels werd als centraal optiek een periscoop van het type Sehrohr 4 of 4a gebruikt. Het betreft hier koepels van het type 486P2 en 749P3 die geplaatst konden worden op bunkertypes 117a, 105a, 608, 502 en meer. Een bekend overgebleven "Zeeuws" exemplaar staat op de 117a in Haamstede.


De "Kleinstglocke" van Haamstede.
De periscoop werd ook gebruikt als noodoptiek in de grotere observatiekoepels.


Hier onze SR-4, goed bewaakt door de familie "muis". Compleet in kist met alle reservedelen.
Het groene adapterstuk ligt links voor de kist.

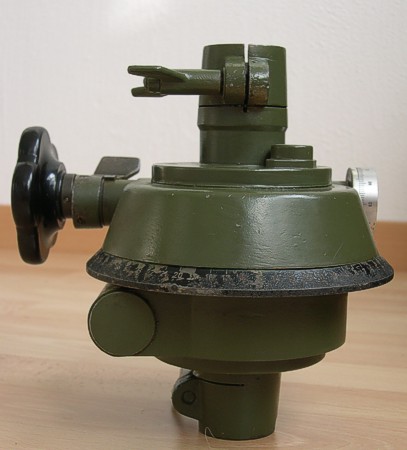

De SR 4a, vergroting 2,5 x, openingshoek 15 graden. Het heeft een enkel oculair met verlichte kruisdraden. Bij deze periscoop hoort een "Messkreis", een adapterstuk, dat iets kleiner is dan dat van de grotere periscopen.
We zijn er in geslaagd om hiervan een mooi en compleet exemplaar aan te kopen.


Onze nieuwe aanwinst is een zeldzaam richtmiddel van hoge kwaliteit.
wij hebben hem dus "in de kist".

De gradenboog is van koper, oorspronkelijk zwart gelakt met witte cijfers.
Moeilijk schoon te maken zonder nog meer te beschadigen.


De onderste ronde stelknop maakt het mogelijk het richtmiddel op een andere locatie snel op de juiste kompashoek in te stellen.
De makerscode van de adapter en de kist is gelijk, "gwv", hetgeen staat voor:
Ernst Plank, Fabrik für optische und mechanischer Waren, Hochfederstrasse 40, Nürnberg.
Dit bedrijf, opgericht in 1866, is bekend geworden door haar model-stoommachines, toverlantarens en ander speelgoed.
Het Waffenamt stempel in deze kist is gelijk aan dat op de kist van onze grote adapter, dus weten we nu, bijna zeker, ook de fabrikant van die kist.
